- 나사식 커플러란?

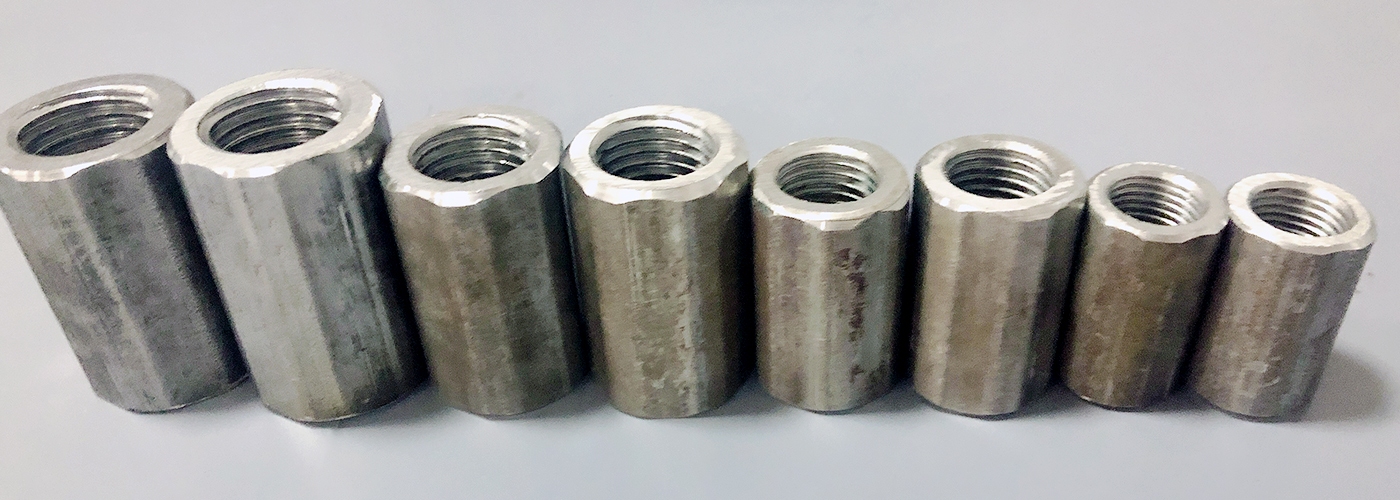

- 나사식 커플러는 철근 나사이음용 커플러(전조가공 커플러)라고 칭하고있으며 일반 건축구조물 특히 고층빌딩이나 고 교각 등 횡력이 요구되는 구조물에 사용되도록 개발되었습니다.
나사식 커플러의 장점
철근이음 방식은 KSD 3504(철근콘크리트용 봉강)에 규정하는 봉강(이하 이형철근)에 압연 및 가공하여 단부에 전조나 사로가공한 후 암나사가 가공된 커플러를 이용하여 기계적으로 체결하는 이음방식입니다.
커플러 이음체결은 고층건물이나 고 교각 철근이음부의 횡력을 보강함으로써 내진, 내풍등에 최적화되이있으며 최대한 이음 보강이 되도록 하고 있습니다.
현재 가장 많이 사용되고있는 기계적 철근 이음방식 입니다.
나사식 커플러 제원표
| 제품명 | 규격(mm) | 외경(mm) | 내경 | 길이(mm) | 두게(t) | 나사형식 | 나사높이(h) | 내경치수(mm) |
|---|---|---|---|---|---|---|---|---|
| HD D13 | D13 | 19 | 13 | 30 | 3.5 | 1.624 | 11.376 | |
| HD D16 | D16 | 23 | 15 | 38 | 4 | 2.166 | 13.834 | |
| HD D19 | D19 | 28 | 19 | 45 | 5 | 2.166 | 17.334 | |
| HD D22 | D22 | 34 | 22 | 50 | 6 | 2.706 | 20.094 | |
| HD D25 | D25 | 38 | 25 | 58 | 7 | 두줄2P나사 | 3.248 | 22.952 |
| HD D29 | D29 | 43 | 28 | 65 | 7.5 | 두줄2P나사 | 3.788 | 26.012 |
| HD D32 | D32 | 48 | 31 | 70 | 8.5 | 두줄2P나사 | 3.788 | 29.112 |
| HD D35 | D35 | 53 | 35 | 75 | 9 | 두줄2P나사 | 4.33 | 31.67 |
| HD D38 | D38 | 57 | 38 | 80 | 9.5 | 두줄2P나사 | 4.33 | 34.87 |
| HD D41 | D41 | 60 | 41 | 86 | 9.5 | 두줄2P나사 | 4.33 | 37.67 |
| HD D51 | D51 | 75 | 51 | 110 | 12 | 두줄2P나사 | 4.33 | 47.67 |
